Göktürk-2, Görüntü Analiz Desenleri

Göktürk-2 uydusunun geometrik kalibrasyonu çalışmalarında kullanılmak üzere Çin ve Fransa’da bulunan MTF (Modülasyon Transfer Fonksiyonu) hedeflerinin görüntüleri alınmıştır.

Uydu görüntülerinin MTF ölçümlerinde kullanılmak üzere dama tahtasına benzer şekiller kullanılmaktadır. Kullanılan yelpaze ve diğer geometrik şekiller ile görüntü kalitesi analizi yapmak mümkün olabilmektedir.

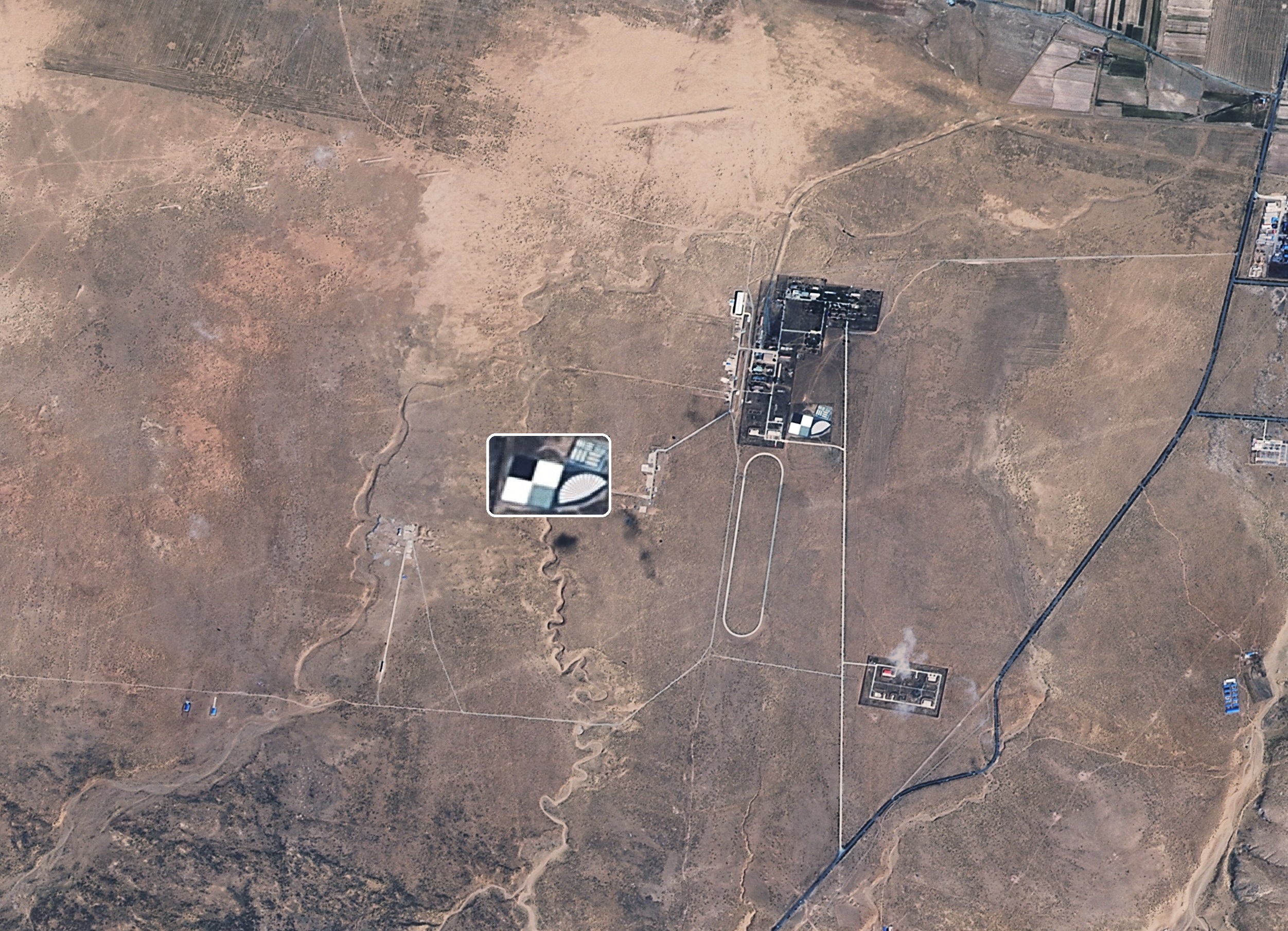

Çin, Bautou’daki kalibrasyon sahası  herbiri 48 m x 48 m ölçülerinde 4 adet boyanmış betondan ve diğer geometrik şekillerden oluşur. Google Maps üzerinde görebilmek için tıklayınız, Bautou, Çin .

20160701_GK2_Bautou_3
Bautou MTF ölçüm alanı –  Çin, 1 Temmuz 2016, Göktürk-2 uydu görüntüsü



Fransa, Salon de Provence’de ki  MTF hedefi, askeri havaalanının içerisinde bulunmaktadır.  Herbiri 30 m x 30 m ölçülerinde 4 adet kareden oluşan, siyah-beyaz dama tahtası şeklindedir. Google Maps üzerinde görebilmek için tıklayınız,   Salon de Provence, Fransa .

Salon de Provence MTF ölçüm alanı – Fransa, 3 Haziran 2013, Göktürk-2 uydu görüntüsü



  • USGS’in test sahaları katalogundan (spatial sites) diğer MTF hedeflerine ve detaylı bilgilerine ulaşabilirsiniz.





Hazırlayanlar: Feray Öztoprak, Mustafa Teke
